全國(guó)服務(wù)熱線：

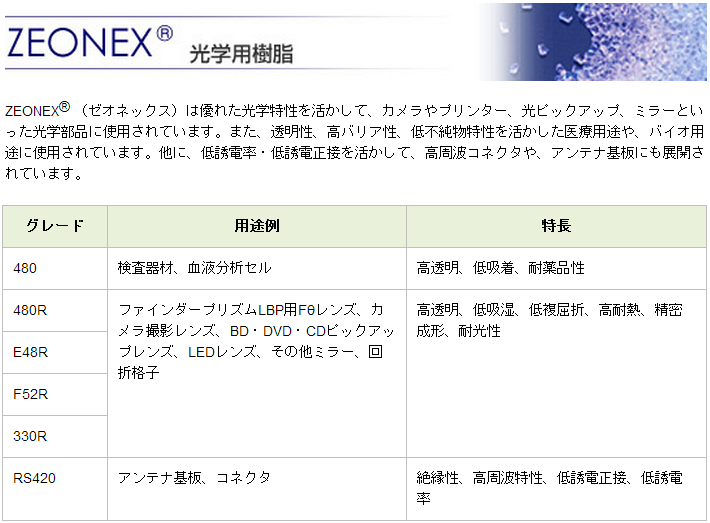

主な特徴
(1)低吸水性

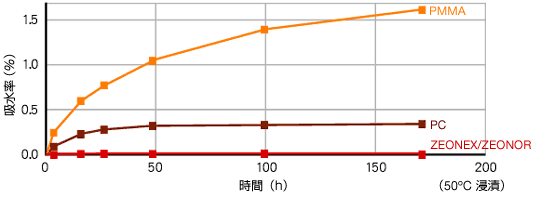

成形品の吸水率の経時(shí)変化
プラスティックの中でも最小の吸水性（0.01％以下）。高濕度下でも寸法安定性に優(yōu)れます。
また、成形品の反り、変形がほとんどないため、精密成形に優(yōu)れます。
(2)高透明性

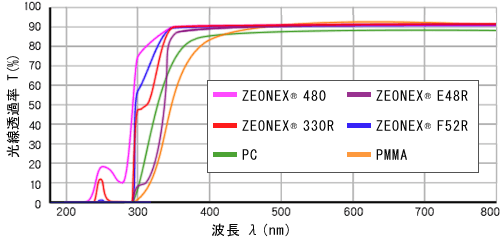

高透明性
全光線透過率92％でアクリル樹脂（PMMA）並みの透明性を有し、特にZEONEX330Rは400nm付近の透明性に優(yōu)れます。
(3)低比重

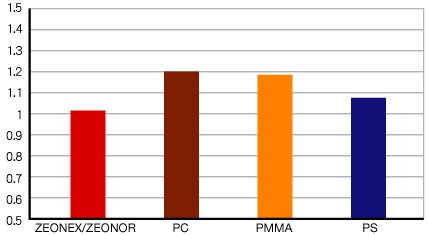

各樹脂の比重
比重は1.01、ZEONEX330Rは0.95です。他の一般的なプラスチックに比べ軽くなります。部材の軽量化に貢獻(xiàn)します。
(4)高耐熱性
ZEONEX®はガラス転移溫度で120℃～160℃を有します。

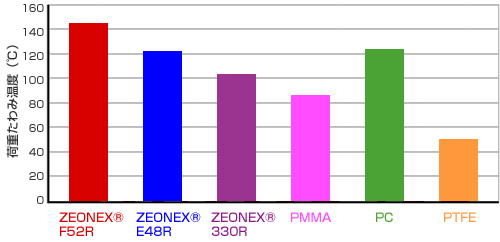

高耐熱性
荷重たわみ溫度120℃以上。広範(fàn)囲で安定した性質(zhì)を示します。

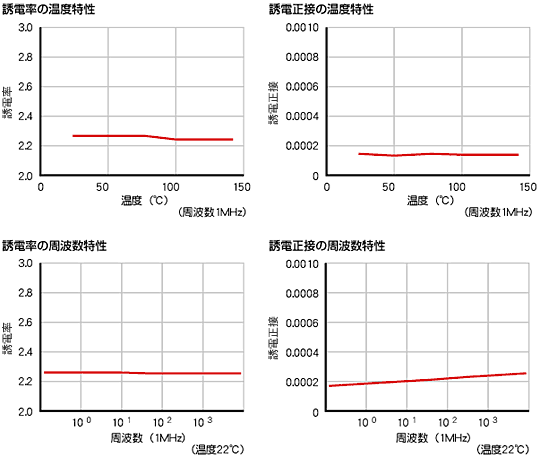

(5)低誘電率?低誘電正接
熱可塑性樹脂として最高レベルでフッ素樹脂（PTFE）並みの特性を有しており、特に高周波領(lǐng)域でも低い誘電正接を維持します。
（6）低不純物
ZEONEX中の不純物濃度
| 不純物種類 | 測(cè)定限界（ppm） | 不純物濃度 |
|---|---|---|
| Ca+ | 0.02 | 測(cè)定限界未満 |
| Na2+ | 0.02 | |
| Cl－ | 0.2 | |
 | 1.1 | |
 | 2.7 | |
 | 3.3 |
※このデータは保証値ではありません
不純物が非常に少ない、大変クリーンな樹脂です。醫(yī)療器材関連などにも展開されています。
(7)精密な光學(xué)特性
屈折率の溫度?波長(zhǎng)依存性
| 480R | 波長(zhǎng)（nm） | アッベ數(shù) | ||||||
|---|---|---|---|---|---|---|---|---|
| 435.835 (g) | 486.133 (F) | 546.075 (e) | 587.562 (d) | 656.273 (C) | 785.1 (L.D780) | νd | ||
| 溫度（℃） | 0 | 1.5396 | 1.5343 | 1.5300 | 1.5277 | 1.5250 | - | 56 |
| 25 | 1.5369 | 1.5317 | 1.5273 | 1.5251 | 1.5224 | - | 56 | |
| 40 | 1.5352 | 1.5299 | 1.5257 | 1.5234 | 1.5207 | 1.5174 | 57 | |
| 60 | 1.5329 | 1.5276 | 1.5234 | 1.5211 | 1.5184 | 1.5152 | 57 | |
| 80 | 1.5308 | 1.5253 | 1.5214 | 1.5189 | 1.5164 | 1.5132 | 58 | |
| E48R | 波長(zhǎng)（nm） | アッベ數(shù) | ||||||
|---|---|---|---|---|---|---|---|---|
| 435.835 (g) | 486.133 (F) | 546.075 (e) | 587.562 (d) | 656.273 (C) | 785.1 (L.D780) | νd | ||
| 溫度（℃） | 0 | 1.5456 | 1.5402 | 1.5357 | 1.5334 | 1.5306 | - | 56 |
| 25 | 1.5432 | 1.5378 | 1.5334 | 1.5311 | 1.5283 | - | 56 | |
| 40 | 1.5417 | 1.5363 | 1.5319 | 1.5296 | 1.5268 | 1.5234 | 56 | |
| 60 | 1.5396 | 1.5342 | 1.5299 | 1.5275 | 1.5247 | 1.5214 | 56 | |
| 80 | 1.5375 | 1.5320 | 1.5278 | 1.5254 | 1.5228 | 1.5195 | 57 | |
| 330R | 波長(zhǎng)（nm） | アッベ數(shù) | ||||||
|---|---|---|---|---|---|---|---|---|
| 435.835 (g) | 486.133 (F) | 546.075 (e) | 587.562 (d) | 656.273 (C) | 785.1 (L.D780) | νd | ||
| 溫度（℃） | 0 | 1.5236 | 1.5185 | 1.5143 | 1.5121 | 1.5094 | - | 56 |
| 25 | 1.5208 | 1.5157 | 1.5116 | 1.5094 | 1.5067 | - | 56 | |
| 40 | 1.5192 | 1.5141 | 1.5101 | 1.5079 | 1.5052 | 1.5019 | 57 | |
| 60 | 1.5169 | 1.5118 | 1.5078 | 1.5056 | 1.5030 | 1.4997 | 57 | |
| 80 | 1.5145 | 1.5094 | 1.5053 | 1.5031 | 1.5005 | 1.4973 | 56 | |
| F52R | 波長(zhǎng)（nm） | アッベ數(shù) | ||||||
|---|---|---|---|---|---|---|---|---|
| 435.835 (g) | 486.133 (F) | 546.075 (e) | 587.562 (d) | 656.273 (C) | 785.1 (L.D780) | νd | ||
| 溫度（℃） | 0 | 1.5490 | 1.5436 | 1.5392 | 1.5369 | 1.5340 | - | 56 |
| 25 | 1.5467 | 1.5413 | 1.5369 | 1.5346 | 1.5318 | - | 56 | |
| 40 | 1.5453 | 1.5399 | 1.5355 | 1.5332 | 1.5304 | - | 56 | |
| 60 | 1.5439 | 1.5381 | 1.5340 | 1.5316 | 1.5286 | - | 56 | |
| 80 | 1.5423 | 1.5363 | 1.5325 | 1.5301 | 1.5269 | - | 56 | |
※ カールツァイスイエナ社 屈折計(jì)（0℃、25℃）
※ カルニュー光學(xué)社 精密屈折計(jì)（40～80℃）
※ このデータは保証値ではありません
屈折率?アッベ數(shù)の安定性を特長(zhǎng)にしており、レンズなどの光學(xué)部品用途に最適です。
物性表
(1) 基本物性（光學(xué)?醫(yī)療）
光學(xué)?醫(yī)療クレードの基本物性です。
| 特性 | 単位 | 測(cè)定方法 | 條件 | 480 | 480R | E48R | F52R | 330R |
|---|---|---|---|---|---|---|---|---|
| 比重 | - | ASTM D792 | - | 1.01 | 1.01 | 1.01 | 1.02 | 0.95 |
| 吸水率 | ％ | ASTM D570 | - | <0.01 | <0.01 | <0.01 | <0.01 | <0.01 |
| 光線透過率 | ％ | ASTM D1003 | 3mm厚 | 92 | 92 | 92 | 92 | 92 |
| 屈折率 | - | ASTM D542 | - | 1.525 | 1.525 | 1.531 | 1.535 | 1.509 |
| ガラス転移溫度 | ℃ | JIS K7121 | - | 138 | 138 | 139 | 156 | 123 |
| 荷重たわみ溫度 | ℃ | ASTM D648 | 1.80MPa アニール無し | 123 | 123 | 122 | 144 | 103 |
| 線膨張係數(shù) | cm/cm℃ | ASTM E831 | - | 7×10-5 | 7×10-5 | 6×10-5 | 6×10-5 | 7×10-5 |
| MFR | g/10min | ISO 1133 | 280℃21.18N | 20 | 21 | 25 | 22 | - |
| 260℃21.18N | - | - | - | - | 11 | |||
| 曲げ弾性率 | MPa | ISO178 | - | 2100 | 2100 | 2500 | 2400 | 3100 |
| 曲げ強(qiáng)度 | MPa | ISO178 | - | 94 | 94 | 104 | 109 | 91 |
| 引張弾性率 | MPa | ISO527 | - | 2200 | 2200 | 2500 | 3000 | - |
| 引張強(qiáng)度 | MPa | ISO527 | - | 59 | 59 | 71 | 45 | 45 |
| 引張伸び | ％ | ISO527 | - | 40 | 40 | 10 | 2 | 3 |
| アイゾット衝撃強(qiáng)度 | J/m | ASTM D256 | 3.2mm ノッチあり | 24 | 24 | 21 | 19 | 13 |
| 鉛筆硬度 | - | JIS K5401 | - | H | H | H | F | 3H |
| 體積抵抗 | Ωcm | IEC93 | - | >1016 | >1016 | >1016 | >1016 | >1016 |
| 絶縁破壊強(qiáng)度 | kV/mm | ASTM D149 | 短時(shí)間法?1mm | 40 | 40 | 40 | 60 | 40 |
| 誘電率 | - | IEC250 | 1MHz | 2.3 | 2.3 | 2.3 | 2.5 | 2.3 |
| 誘電正接 | - | IEC250 | 1MHz | 0.0002 | 0.0002 | 0.0002 | 0.0007 | 0.0004 |
| 燃焼性 | - | UL規(guī)格 | - | 94HB | 94HB | 94HB | 94HB | 94HB |
| 主な用途 | - | - | - | 醫(yī)療検査機(jī)器 光學(xué)部品 | レンズ 光學(xué)部品 | レンズ 光學(xué)部品 | レンズ 光學(xué)部品 | レンズ 光學(xué)部品 |
※ このデータは保証値ではありません
※ 醫(yī)療クレード及びブルーレーザー対応クレードについては、お問い合わせください。
(2)基本物性（絶縁）
コネクタ、アンテナ基板などの絶縁材料の基本物性です。
| 特性 | 単位 | 測(cè)定方法 | 條件 | RS420 |
|---|---|---|---|---|
| 比重 | - | ASTM D792 | - | 1.01 |
| 吸水率 | ％ | ASTM D570 | - | <0.01 |
| 光線透過率 | ％ | ASTM D1003 | 3mm厚 | 乳白色不透明 |
| 屈折率 | - | ASTM D542 | - | - |
| ガラス転移溫度 | ℃ | DSC | - | 136 |
| 荷重たわみ溫度 | ℃ | ISO75 | 1.80MPa アニール無し | 110 |
| 線膨張係數(shù) | cm/cm℃ | ASTM D696 | - | 7×10-5 |
| MFR | g/10min | JIS K6719 | 280℃21.18N | 7 |
| 曲げ弾性率 | MPa | ISO178 | - | 1600 |
| 曲げ強(qiáng)度 | MPa | ISO178 | - | 64 |
| 引張弾性率 | MPa | ISO527 | - | 1700 |
| 引張強(qiáng)度 | MPa | ISO527 | - | 45 |
| 引張伸び | ％ | ISO527 | - | 135 |
| アイゾット衝撃強(qiáng)度 | J/m | ASTM D256 | 3.2mm ノッチ有り | 510 |
| 鉛筆硬度 | - | JIS K5401 | - | B |
| 體積抵抗 | Ωcm | ASTM D257 | - | >1016 |
| 絶縁破壊強(qiáng)度 | kV/mm | ASTM D149 | 短時(shí)間法 1mm | 40 |
| 誘電率 | - | ASTM D150 | 1MHz | 2.3 |
| 誘電正接 | - | ASTM D150 | 1MHz | 0.0002 |
| 燃焼性 | - | UL規(guī)格 | - | 94HB |
| 主な用途 | - | - | - | コネクター アンテナ |
※ このデータは保証値ではありません
用途例
| 光學(xué)レンズ 光學(xué)部品用途
| 高周波?電気用途
| 醫(yī)療?バイオ用途
|
在線客服
